Кабель протянули через стену. Отверстие вокруг него осталось открытым.
Приёмка такой узел не пропустит. Заделать его надо не любой пеной. Материал обязан держать тот же предел огнестойкости, что и сама стена.
Обычная монтажная пена горит. В пожаре она выгорает за минуты и открывает огню дорогу в соседнее помещение.
Материал заделки определяет не коммуникация, а то, как она ведёт себя в огне. Пластик плавится и открывает канал — нужна муфта. Металл и кабель канала не образуют — хватает терморасширяющегося герметика. Дальше — что ставят под какой узел и как посчитать объём на объект.

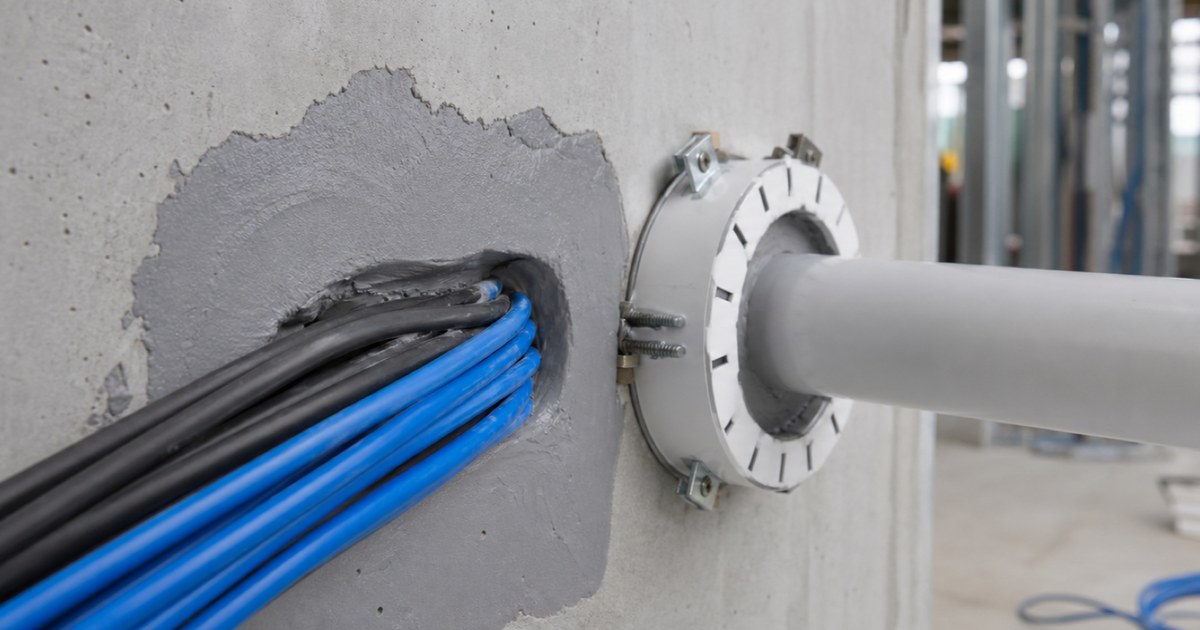

Коротко. Пластиковая труба — противопожарная муфта. Металлическая труба и одиночный кабель — терморасширяющийся герметик. Пучок кабелей и лоток — герметик плюс негорючая набивка. Крупный проём — огнестойкая пена B1 с герметиком по контуру. Предел огнестойкости узла принимают не ниже предела пересекаемой конструкции — часть 4 статьи 137 закона № 123-ФЗ.
Что такое проходка и почему её нельзя просто запенить
Проходка — это узел, где инженерная коммуникация пересекает строительную конструкцию. Кабель через перекрытие. Канализационный стояк через плиту. Лоток через противопожарную стену. В проекте такой узел называют узлом пересечения, на площадке — проходкой.
Стена или перекрытие имеют нормируемый предел огнестойкости. Пока конструкция цела, она удерживает огонь и дым положенное число минут. Сквозное отверстие в ней — разрыв в этой защите. Заделывать его надо так, чтобы предел сохранился.
Требование сформулировано прямо. Часть 7 статьи 82 Федерального закона № 123-ФЗ: «…В местах прохождения кабельных каналов, коробов, кабелей и проводов через строительные конструкции с нормируемым пределом огнестойкости должны быть предусмотрены кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструкций».
Для труб и прочего оборудования действует часть 4 статьи 137 того же закона: «Узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций».
Как читать обозначение EI
Предел огнестойкости записывают буквами и числом. Буквы разбирает статья 35 того же 123-ФЗ. E — потеря целостности: через конструкцию пошли пламя и продукты горения. I — потеря теплоизолирующей способности: необогреваемая сторона нагрелась до предельной температуры. R — потеря несущей способности, для проходок она обычно не нормируется.
Число — это минуты. EI 60 означает, что узел держит целостность и теплоизоляцию не менее 60 минут, смотря что наступит раньше. Не путайте с E 60 или I 60 по отдельности: это разные предельные состояния и разные испытания.
Какой предел нужен на конкретном узле, определяет проект. Снабженец его не выбирает и не назначает. Правило простое: предел проходки не ниже предела той конструкции, которую она пересекает.
Почему обычная пена не годится
Стандартная монтажная пена — горючий полиуретан. Зазор она заполняет отлично, но в огне сгорает и оставляет сквозной канал. По нему пламя и дым уходят на соседний этаж.
Материалы для проходок работают иначе. Терморасширяющиеся составы при нагреве вспучиваются в несколько раз и запирают отверстие изнутри. Негорючие набивки — базальтовый шнур, минеральная вата — не дают огню пройти внутри пучка кабелей. Муфта на пластиковой трубе пережимает просвет, когда труба плавится.
Сразу оговорим границу темы. Огнетушитель, пожарный щит и рукав — это первичные средства пожаротушения, отдельная закупка со своей логикой. Проходки относятся к конструктивной огнезащите: материал подбирают под конкретный узел.
Чем заделывать какую проходку
Материал подбирают по тому, что происходит с коммуникацией в огне. Металл не горит и не плавится. Пластик плавится и оставляет пустой канал. Пучок кабелей горит по оболочке и пропускает огонь между жилами. Отсюда и разные решения.
| Что проходит через конструкцию | Чем заделывают | Почему именно так | На что смотреть при закупке |
|---|---|---|---|
| Одиночный кабель, небольшой зазор | Терморасширяющийся герметик | При нагреве вспучивается и запирает зазор вокруг кабеля | Картридж под пистолет; состав именно терморасширяющийся, не обычный акриловый |
| Пучок кабелей, кабельный лоток | Терморасширяющийся герметик плюс негорючая минеральная набивка: базальтовый шнур, минеральная вата | Набивка держит объём отверстия, герметик запирает поверхность с двух сторон | Фасовка под объём: на лотки картриджей не хватает, берут ведро |
| Пластиковая труба: ПВХ, полипропилен, канализация | Противопожарная муфта | Труба плавится и оставляет открытый канал, муфта вспучивается и пережимает просвет | Наружный диаметр трубы; исполнение крепления под тип конструкции |
| Металлическая труба | Терморасширяющийся герметик или негорючая набивка | Металл не плавится и канал не открывает, закрыть надо только зазор вокруг трубы | Муфта здесь не нужна; закладывать её в заявку — лишние деньги |
| Крупный проём, монтажный зазор | Противопожарная монтажная пена плюс герметик по контуру | Пена заполняет объём, герметик по кромке даёт вспучивающийся слой | Класс горючести — по сертификату |
| Временная защита при огневых работах | Противопожарное полотно | Укрывает конструкции и оборудование от искр при сварке и резке | Размер полотна и плотность; это защита на время работ, узел ею не заделывают |
Все перечисленные позиции, кроме пены и герметика, собраны в категории противопожарное оборудование. Пены и герметики лежат в своих категориях — их удобнее заказывать вместе с остальной отделочной номенклатурой.
Противопожарные муфты: где они обязательны
Муфта нужна там, где через конструкцию идёт горючий материал. Практически всегда это пластиковая труба: канализация, водоснабжение, ливнёвка. При пожаре труба размягчается и вытекает, а в перекрытии остаётся сквозная дыра нужного диаметра. Муфта не даёт ей открыться: терморасширяющийся вкладыш внутри корпуса вспучивается и передавливает трубу.
На металлическую трубу муфта не ставится. Металл не плавится, канал не образуется, и вспучиваться там нечему. Это самая частая лишняя строка в заявке: муфты закупают «на все стояки», а половина стояков стальная.
Подбирают муфту по наружному диаметру трубы. В жилом и общественном строительстве ходовых типоразмеров два: 110 мм — канализационный стояк, 50 мм — отводы от приборов. Их и держим на складе; остальные диаметры возим под заявку.
В проектах и прайсах то же изделие иногда называют противопожарной манжетой, а разъёмное исполнение — сегментной манжетой. Терминология разная, назначение узла одно.
Отдельно существует исполнение с удлинёнными креплениями. Оно применяется, когда муфта ставится не вплотную к плоскости конструкции: например, при монтаже снизу перекрытия с отступом. Крепление подбирают под узел; произвольная замена ломает техническое решение производителя нарушается.
Метод испытаний таких узлов задаёт ГОСТ Р 53306-2009 «Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов». Именно по нему производитель получает подтверждённый предел огнестойкости для связки «труба плюс муфта плюс конструкция». Отсюда практическое следствие: предел огнестойкости относится к системе целиком, а не к муфте как к отдельному изделию.
Наши типоразмеры муфт, терморасширяющиеся герметики и огнестойкие пены собраны на странице пассивной огнезащиты. Ассортимент меняется при каждом обмене с 1С, поэтому наличие конкретного диаметра лучше уточнять на момент заявки.
Терморасширяющийся герметик: чем он отличается от обычного
Внешне это тот же картридж под пистолет, только состав серый и стоит заметно дороже белого акрилового. Разница в поведении при нагреве. Обычный акрил высыхает, трескается и выгорает. Терморасширяющийся состав при температуре порядка нескольких сотен градусов вспучивается, увеличиваясь в объёме в разы, и превращается в плотный пористый слой. Этот слой и запирает зазор, когда кабель или изоляция уже сгорели.
Отсюда правило приёмки: цвет и подпись на картридже ничего не доказывают. Доказывает сертификат на состав и техническое решение, по которому узел собран.
Фасовка решает бюджет заявки
Терморасширяющийся герметик выпускают в трёх принципиально разных фасовках, и путаница с ними обходится дороже всего остального.
- Картридж 310 мл — под обычный пистолет. Точечные работы: одиночные кабели, мелкие зазоры, доделки после ревизии.
- Ведро 3 кг — узел или этаж. Наносится шпателем, удобно для лотков и групп проходок.
- Ведро 20 кг — объёмные работы на объекте. Цена за килограмм здесь в разы ниже, чем в картриджах.
Классическая ошибка снабженца — закрыть картриджами объём, под который нужно ведро. Выходит дороже по деньгам и дольше по времени: монтажник меняет картридж каждые несколько проходок. Обратная ошибка тоже встречается: ведро 20 кг взяли на пять узлов, а остаток затвердел в таре до следующего объекта.
Под картриджи нужен рабочий инструмент. Терморасширяющиеся составы плотнее обычного акрила, дешёвый пистолет их выдавливает тяжело. Подходящие модели лежат в категории пистолетов для герметика, сами составы — в категории герметиков.
Противопожарная монтажная пена: что на самом деле означает B1
В прайсах такая пена идёт как противопожарная монтажная, в описаниях производителей — как огнестойкая. Продукт один и тот же, различается только формулировка.
Маркировка B1 на баллоне — это не рекламное слово, но и не российский класс. Латинская B1 приходит из немецкого стандарта DIN 4102-1, где так обозначают трудновоспламеняемые материалы. В российской системе действуют две другие шкалы: группы горючести Г1–Г4 по ГОСТ 30244-94 и группы воспламеняемости В1–В3 по ГОСТ 30402-96, причём кириллическая В1 — это уже про воспламеняемость.
Разница видна даже на полке. У одного производителя на баллоне стоит латинская B1, у соседнего — кириллическая В1, и это ссылки на разные стандарты. Поэтому сравнивать пены по надписи бессмысленно. Сравнивают по сертификату: какая группа горючести подтверждена и по какому документу.
Второе, что стоит держать в голове: огнестойкая пена сама по себе не делает проходку огнестойкой. Она заполняет объём и снижает горючесть заполнения. Предел огнестойкости даёт узел целиком — заполнение, вспучивающийся слой по кромке и правильный монтаж по техническому решению. Поэтому в крупных проёмах пену почти всегда сочетают с герметиком, а на пластиковых трубах она не заменяет муфту.
Закупают такую пену обычно вместе с остальной монтажной химией. Ассортимент — в категории монтажных пен, а вся сопутствующая номенклатура отделочного этапа собрана на странице обеспечения отделочных работ.
Как посчитать объём материалов на объект
Считать проходки «на глазок» не выходит: разброс между этажами доходит до кратного. Работающий порядок — от натуры к фасовке, в пять шагов.
Шаг 1. Собрать проходки по типам
Возьмите планы инженерных сетей или пройдите объект по факту. Каждый узел записывается одной строкой: что проходит, через какую конструкцию, какой диаметр или сечение. Сразу разделите пластик и металл — от этого зависит, попадёт узел в строку муфт или в строку герметика.
Шаг 2. Сгруппировать по материалу заделки
Строки из первого шага раскладываются по четырём группам таблицы выше. На выходе получается четыре числа: сколько узлов под муфту, сколько под герметик, сколько под герметик с набивкой, сколько под пену с герметиком по контуру.
Шаг 3. Муфты — посчитать по диаметрам
Группа муфт разбивается по наружным диаметрам труб. Здесь считают штуки. Отдельной строкой отмечайте узлы, где нужно исполнение с удлинёнными креплениями: подменить его обычным на месте не получится.
Шаг 4. Герметик — перевести узлы в объём заделки
Для герметика считается объём зазора, который надо заполнить. Для круглого отверстия с трубой посередине это кольцо: площадь сечения умножается на глубину заделки.
Пример. Отверстие диаметром 80 мм, труба в нём — 50 мм, глубина заделки 100 мм. Площадь кольца составит 0,785 × (0,08² − 0,05²) ≈ 0,0031 м². Умножаем на глубину 0,1 м, получаем примерно 0,0003 м³, то есть около 300 мл на один узел. Один картридж 310 мл — фактически одна такая проходка.
Дальше объём по всем узлам складывается. Двадцать похожих узлов — это уже около шести литров, и картриджи здесь проигрывают ведру и по цене, и по темпу работ. Дальше объём переводится в фасовку.
| Объём заделки по объекту | Ориентировочно узлов (по 300 мл) | Что заказывать |
|---|---|---|
| До 1 литра | до 3 | Картриджи 310 мл |
| 1–3 литра | 3–10 | Картриджи или первое ведро 3 кг |
| 3–10 литров | 10–30 | Вёдра 3 кг |
| От 10 литров | от 30 | Ведро 20 кг |
Таблица считает в объёме, а фасовка вёдер указана в килограммах. Пересчёт массы в литры делают по плотности состава из паспорта материала, у разных производителей она отличается. Поэтому таблица — ориентир для заявки.
Глубину заделки берут не с потолка: её задаёт техническое решение производителя, часто это вся толщина конструкции. Расход на упаковку тоже указывает производитель. Расчёт выше — ориентир для заявки, а не замена паспорту материала: реальная геометрия проёма всегда отличается от идеального кольца.
Шаг 5. Заложить запас и свести в одну заявку
Запас по герметику и пене закладывают порядка десяти-пятнадцати процентов: часть уйдёт на подрезку, часть на переделку узлов, которые не примут с первого раза. По муфтам запас держат штучный, на пару типоразмеров, и только по ходовым диаметрам.
Отдельная строка расчёта — сами отверстия. Их сначала надо пробурить, и это тот же объём работ, только в оснастке. Как считать расход коронок и буров под этот объём, разобрано в статье про расход буров по бетону.
Что требует норматив: приёмка огнезащиты проходок
Проходки — скрытые работы. Их закрывают отделкой, поэтому проверяют до того, как узел станет недоступен. Смотрит стройконтроль или технадзор, при вводе объекта — инспектор.
Первое, что запрашивают, — документы на применённый материал. Средства огнезащиты подтверждают соответствие по техническому регламенту Евразийского союза ТР ЕАЭС 043/2017, продукция маркируется знаком EAC. Второе — техническое решение производителя на узел: именно оно связывает материал, конструкцию и заявленный предел огнестойкости.
Методы испытаний, по которым этот предел получен, заданы отдельными стандартами. Для кабельных узлов — ГОСТ Р 53310-2009 «Проходки кабельные, вводы герметичные и проходы шинопроводов», для полимерных трубопроводов — упомянутый ГОСТ Р 53306-2009. Общие требования к обеспечению огнестойкости объектов защиты собраны в СП 2.13130.2020.
Третье — исполнительная документация. По проходкам оформляют акты освидетельствования скрытых работ, ведут реестр узлов с привязкой к помещениям и прикладывают фотофиксацию до заделки. Порядок сбора документов на площадке мы разбирали в чек-листе организации стройплощадки.
Конкретный предел огнестойкости узла назначает проект, а не поставщик и не монтажник. Формулировка, которая всегда верна: предел проходки принимается не ниже предела пересекаемой конструкции и указывается в проектной документации.
Пять ошибок при заделке проходок
Запенили обычной монтажной пеной
Самая массовая история. Пена стоит копейки, лежит на каждом объекте и визуально закрывает отверстие. На приёмке узел вскрывают и переделывают, причём вместе с отделкой вокруг. Стоимость переделки многократно перекрывает экономию на материале.
Муфту поставили не туда
Зеркальная пара ошибок. На стальной стояк муфту навесили, потому что «пусть будет», а на пластиковый отвод рядом не поставили, потому что диаметр мелкий. В итоге деньги потрачены, а незакрытый узел остался.
Взяли обычный акриловый герметик вместо терморасширяющегося
Оба состава акриловые, оба в картриджах, названия в прайсе похожи. Разница только в слове «терморасширяющийся» и в цене. При закупке по одному лишь слову «герметик огнезащитный» легко получить не тот состав, а на объекте это уже не проверить без документов.
Не оставили доступ к узлу
Проходку зашили коробом наглухо, и добраться до неё нельзя ни при ревизии, ни при добавлении кабеля. Любая новая линия через этот узел означает вскрытие отделки. Доступ к проходкам продумывают заранее, вместе с трассировкой.
Нет документов на систему
Узел собран аккуратно и по уму, но сертификата на состав нет, технического решения нет, актов нет. Формально принять такую проходку нельзя, и объём работ идёт на переделку. Документы собирают в момент закупки: на приёмке искать их уже поздно.
Чек-лист приёмки проходки
Короткий список, по которому узел проверяют до закрытия отделкой. Не закрыт хотя бы один пункт — узел ещё не готов.
- Тип заделки соответствует тому, что проходит через конструкцию: пластик, металл, пучок кабелей, проём.
- Материал заделки — из того же технического решения, что заявлено в проекте.
- На состав есть действующий сертификат соответствия, продукция маркирована знаком EAC.
- Предел огнестойкости узла не ниже предела пересекаемой конструкции.
- Зазор заполнен на всю глубину, предусмотренную техническим решением, без пустот и провалов.
- На пластиковых трубах установлены муфты, диаметр соответствует наружному диаметру трубы.
- Крепление муфты выполнено по инструкции производителя, без самодельных подкладок.
- Обычная монтажная пена в узле не применялась ни в каком виде.
- Узел доступен для ревизии, не зашит наглухо.
- Оформлен акт освидетельствования скрытых работ, есть фотофиксация до заделки.
- Узел внесён в реестр проходок с привязкой к помещению и отметке.
Частые вопросы об огнезащите проходок
Можно ли заделать кабельную проходку обычной монтажной пеной?
Нет. Обычная монтажная пена горюча: в пожаре она выгорает и оставляет сквозной канал, по которому огонь и дым уходят в соседнее помещение. Часть 7 статьи 82 закона № 123-ФЗ требует, чтобы проходка имела предел огнестойкости не ниже предела пересекаемой конструкции. Такой узел на приёмке вскрывают и переделывают.
Чем противопожарная муфта отличается от обычного хомута?
Хомут — это крепёж, он держит трубу. Муфта — элемент огнезащиты: внутри корпуса находится терморасширяющийся вкладыш. При нагреве вкладыш вспучивается и передавливает пластиковую трубу, закрывая отверстие в конструкции. Предел огнестойкости подтверждается испытаниями узла целиком, а не отдельно взятой муфты.
Нужна ли муфта на металлическую трубу?
Как правило нет. Металл не плавится и сквозной канал при пожаре не образует, поэтому закрывать нужно только зазор между трубой и конструкцией. Его заделывают терморасширяющимся герметиком или негорючей набивкой по техническому решению. Муфты на стальные стояки — частая лишняя строка в заявке.
Что означает EI 60 для проходки?
E — потеря целостности, I — потеря теплоизолирующей способности, число — минуты. EI 60 значит, что узел сохраняет и целостность, и теплоизоляцию не менее 60 минут, смотря какое состояние наступит раньше. Обозначения даны в статье 35 закона № 123-ФЗ. Требуемое значение для конкретного узла назначает проект.
Какой герметик нужен — терморасширяющийся или обычный акриловый?
Для проходок — только терморасширяющийся. Обычный акриловый при нагреве высыхает и выгорает, а терморасширяющийся вспучивается в разы и запирает зазор изнутри. Внешне составы похожи, различаются названием в прайсе и ценой, поэтому в заявке слово «терморасширяющийся» пишут явно и проверяют сертификат.
Какие документы спросят на приёмке проходок?
Сертификат соответствия на применённый состав по ТР ЕАЭС 043/2017 с маркировкой EAC, техническое решение производителя на узел, а также исполнительную документацию: акт освидетельствования скрытых работ, реестр проходок и фотофиксацию до заделки. Без документов узел не принимают, даже если он выполнен правильно.
Что забрать из статьи
Огнезащита кабельных проходок сводится к одному правилу: материал заделки определяется не коммуникацией, а её поведением в огне. Пластиковая труба плавится, поэтому на неё ставят муфту. Металл не плавится, и хватает терморасширяющегося герметика. Пучок кабелей требует набивки плюс герметик, крупный проём — пены с герметиком по контуру.
Предел огнестойкости узла всегда привязан к пересекаемой конструкции и берётся из проекта. Подтверждается он не надписью на упаковке, а сертификатом и техническим решением производителя. Объём материалов считается от натурного перечня узлов, а фасовка выбирается под этот объём.
