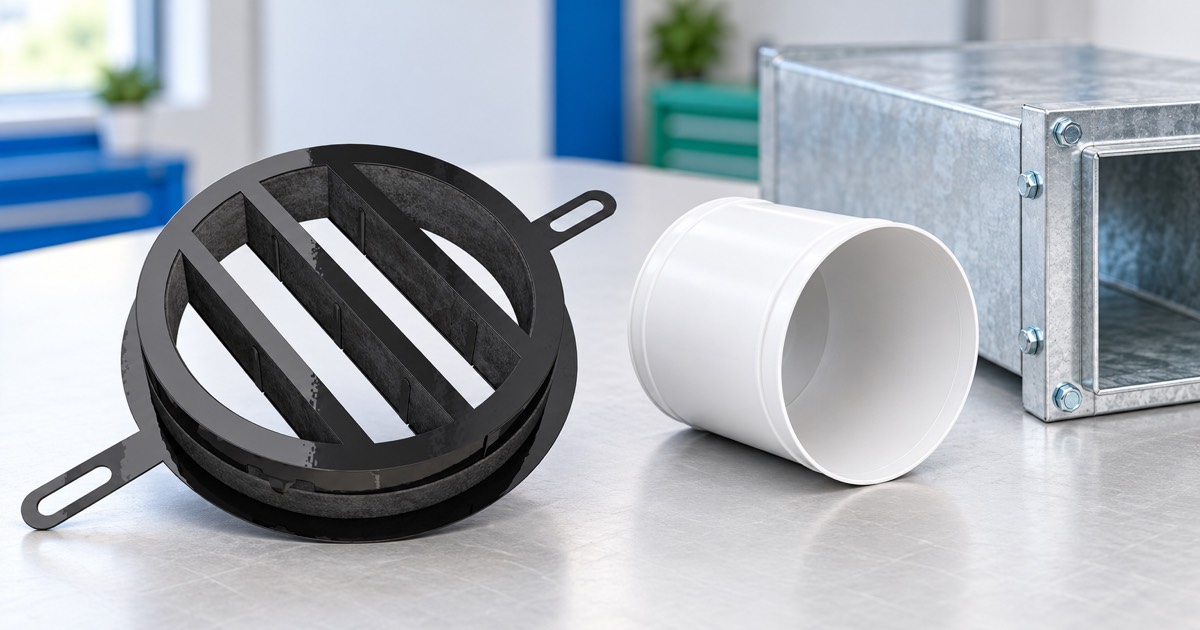

Огнезащиту вентиляции выбирают для конкретного участка по схеме его защиты в проекте. Для пластикового канала и металлического воздуховода нужны разные решения. Сначала найдите на чертеже нужный узел — схему этого участка с требованиями к защите.
Перенесите в заявку полные названия изделий из проектной спецификации, их размеры и известное количество. Приложите саму спецификацию и чертёж нужного участка. По ним поставщик сможет проверить комплект и подготовить коммерческое предложение (КП).
Какой участок вентиляции нужно защитить
Отметьте на чертеже место, для которого собираете заказ. У одного воздуховода могут быть защищённый корпус, фланцевые соединения и проход через стену. Для каждого участка подбирают свои материалы: лента для фланцевого соединения не заменяет огнезащиту корпуса.
| Участок | Что подбирать | Какие данные взять из проекта |
|---|---|---|
| Пластиковый вентиляционный канал в стене или перекрытии | Вентиляционную противопожарную муфту соответствующего исполнения | Материал и внутренний диаметр канала, конструкцию преграды, обозначение узла |
| Корпус металлического воздуховода | Огнезащитный материал для покрытия корпуса и клей по инструкции выбранной системы | Сечение, размеры и длину защищаемых участков, число одинаковых участков, требуемую огнестойкость и состав системы |
| Фланцевое соединение | Ленту для уплотнения фланца и клей по схеме фланцевого соединения | Обозначение материала, толщину и ширину, схему и размеры соединений, их число |
| Металлический воздуховод в проходке | Решение для заполнения и герметизации прохода | Материал и толщину преграды, размеры отверстия и зазора, состав заполнения |
Если в проекте предусмотрен клапан, включите его в заявку отдельной строкой с проектным обозначением. Состав заказа зависит от участка: таблица помогает найти нужную группу изделий.
Для начала подойдут план вентиляции, спецификация и лист с нужным узлом. Если на плане есть только номер узла, приложите и лист, на который он ссылается. Найдите требование к огнестойкости — какую защиту от воздействия пожара должен обеспечивать этот участок по проекту. Перенесите указанное требование в заявку без изменений. Если найти его не удалось, пришлите имеющийся фрагмент чертежа.
Как выбрать исполнение вентиляционной муфты Л или Т
В проектной спецификации найдите исполнение муфты: ОГНЕЗА-ПМ(В)-Л или ОГНЕЗА-ПМ(В)-Т вместе с размером. В категории вентиляционных муфт это отдельные позиции. Совпадение числа в названии ещё не означает взаимозаменяемость.
Например, ОГНЕЗА-ПМ(В)-Л160 и ОГНЕЗА-ПМ(В)-Т160 — разные изделия. Если в проекте указана Л160, именно это обозначение должно быть в заказе.
Чем различаются исполнения Л и Т
В инструкции производителя ОГНЕЗА-ПМ(В), пункты 2 и 3, описана конструкция обоих исполнений. У Л предусмотрен дополнительный контур уплотнения. Т имеет телескопическую двухкорпусную конструкцию: фиксируемую муфту и подвижную гильзу с уплотнителем. По инструкции исполнение Т предназначено для стен с дополнительной перегородкой и воздушным зазором.
Если исполнение в спецификации неясно или название сокращено до «муфта 160», пришлите эту строку и фрагмент чертежа, чтобы уточнить исполнение.
Как сверить размер
По инструкции оба исполнения подбирают по внутреннему диаметру вентиляционного канала. Поэтому в исходных данных указывайте именно внутренний диаметр и материал канала. Размер отверстия в стене и наружный габарит муфты запишите отдельно, если они нужны по схеме.
В размерном ряду Л есть 130 мм, а у Т на этом месте указан 132 мм. На страницах производителя перечислены следующие размеры в миллиметрах:
- Л: 125, 130, 140, 150, 160, 170, 180, 190, 200, 210, 220, 230, 240;
- Т: 125, 132, 140, 150, 160, 170, 180, 190, 200, 210, 220, 230, 240.
Для размеров 230 и 240 мм запросите актуальную схему и паспорт изготовителя: в инструкции указан диапазон до 240 мм, а в информационной листовке — до 225 мм. Каталожный список сам по себе не подтверждает применимость выбранного размера к вашему узлу.
Т132 не следует переписывать в Т130 по аналогии с Л. Если проектное обозначение расходится с каталогом, отправьте исходную строку и запросите уточнение.
В инструкции трубной ОГНЕЗА-ПМ описана установка снаружи трубы с затягиванием замка. Вентиляционные ОГНЕЗА-ПМ(В)-Л и Т устанавливают внутрь канала. Поэтому для этих моделей похожий диаметр ещё не означает одинаковую посадку. Сверьте с документацией вентиляционного узла назначение муфты и указанный для неё диаметр канала. Подбор заделки кабелей и труб разобран отдельно в статье об огнезащите кабельных и трубных проходок.
Что нужно для корпуса, фланца и проходки
Для металлического воздуховода проверьте состав системы в проекте. Материал защиты, клей, лента для фланца и заполнение проходки выполняют разные задачи. Ниже — что учесть при заказе каждой группы.
Корпус воздуховода
В решении ОГНЕЗЫ для корпуса воздуховода используют базальтовый рулонный материал ПМБОР и клей ОГНЕЗА-К. ПМБОР образует огнезащитное покрытие снаружи металлического корпуса, а ОГНЕЗА-К приклеивает материал к поверхности. Оба компонента включите в заказ по составу выбранной системы.
Для ПМБОР укажите толщину, размеры и единицу заказа; для клея — фасовку. Для определения количества материала и расхода клея нужны схема защиты вашего участка и инструкция по монтажу выбранной системы. Из них же возьмите толщину защиты и способ крепления. Если этих листов нет в комплекте проекта, запросите их у поставщика системы. В запросе КП попросите подтвердить наличие ПМБОР и ОГНЕЗА-К и сроки их поставки.
Фланцевое соединение
Для фланца нужна лента, уплотняющая соединение. В описании системы изготовителя для этой работы указана кремнеземная лента ОГНЕЗА-М-КОР-Т совместно с клеем ОГНЕЗА-К. Клей входит в решение для уплотнения фланца; наличие собственного клеевого слоя у выбранной ленты проверяют отдельно.
В инструкции по уплотнению фланцев от 01.07.2019 указано М-КОР без буквы Т. По этому расхождению нельзя установить, одинаковы ли М-КОР и М-КОР(Т). Если название в проекте не совпадает с каталогом, приложите к запросу строку спецификации и схему фланца.
В каталоге сайта эти позиции разделены: обычный М-КОР, например М-КОР 3×20 мм с клеевым слоем, и М-КОР(Т), например М-КОР(Т) 3×20 мм без клеевого слоя. По этим названиям нельзя считать ленты взаимозаменяемыми. Для заказа сверяйте полное название, толщину, ширину, клеевой слой, длину рулона и число рулонов.
Проход металлического воздуховода через преграду
У проходки важно заполнение всего предусмотренного зазора, а не только видимый шов на поверхности. В инструкции ОГНЕЗА-ВГ для вентиляционных проходок герметик применяется вместе с негорючей минеральной ватой. Эта инструкция описывает преграду толщиной от 100 мм и двухстороннее нанесение герметика. Для своего участка запросите схему с параметрами заполнения зазора и условиями нанесения.
Запишите размеры отверстия и воздуховода, материал и толщину стены или перекрытия. Добавьте сведения об изоляции и заполнении зазора, если они есть в проекте. Эти данные нужны для уточнения комплекта по проектной схеме. Если в ней указан ВГ, сохраните это обозначение в заявке и сверьте его на упаковке при получении. Инструкция на ВГ не подтверждает применение другого герметика в той же проходке.
Клапан
В решениях ОГНЕЗЫ КПО описан как клапан для блокирования распространения огня и продуктов горения по системе вентиляции. КПД служит для открывания проёмов вытяжной противодымной вентиляции.
Для клапана, помимо марки и размера, важны сечение, монтажное исполнение, привод и управление. Укажите эти параметры по проектной спецификации. В запросе КП попросите подтвердить наличие и срок поставки.
Как уточнить данные перед заказом муфт
Сверьте чертёж и размеры канала
Для исполнения Т проверьте разрез стены: есть ли дополнительная перегородка и воздушный зазор. Приложите разрез к заявке с показанными на нём размерами.
Внутренний диаметр канала ищите в его маркировке или паспорте. Если известен только наружный размер, запросите паспорт у поставщика канала по марке изделия. Если марка неизвестна, отправьте имеющиеся размеры и фотографии для уточнения подбора. Размер отверстия в стене и габариты муфты указывайте отдельно от диаметра канала.
Осмотрите доступный участок на месте
Начните с доступного края канала и участка стены вокруг него. В начале инструкции ОГНЕЗА-ПМ(В) указано, что наплывы раствора и посторонние предметы не должны мешать плотному примыканию. Места крепления должны быть без трещин и разрушений.
Сделайте общий снимок участка и крупный план основания рядом с каналом. Поместите рядом с участком рулетку так, чтобы в кадре были видны её деления, и отметьте видимые помехи. Если у предполагаемых креплений есть трещины или разрушенный край, передайте снимки вместе с чертежом для уточнения решения до заказа партии. По одному фото канала без окружающей стены эту проблему легко пропустить.
Как проверить комплект до оплаты
Положите рядом проектную спецификацию и предложение поставщика. Сначала проверьте строки, где различается хотя бы одна буква или единица измерения. Уточните такие расхождения до оплаты, пока партия ещё не заказана.
- Сокращённое название скрывает исполнение. По записи «муфта 160» поставщик может выставить счёт на другое исполнение Л или Т. Перепишите полное обозначение из проекта и попросите подтвердить его в счёте.
- Одинаковое число принято за одинаковый размер. Подбор придётся уточнять, если непонятно, что измерено. Раздельно укажите диаметр канала, размер отверстия и габариты изделия. Подпишите их на фрагменте чертежа и приложите его к заявке.
- Документ относится к другой модели. Предложенное изделие остаётся без подтверждающего документа, даже если паспорт похожей модели приложен. Сверьте название и исполнение в документе с каждой спорной строкой предложения.
- Рулон перепутан с погонным метром. Это меняет количество при заказе. Укажите нужную длину, длину одного рулона и число рулонов раздельно; затем проверьте единицу в счёте.
- Не указаны фасовка или цвет герметика. Поставщик может заложить в расчёт неподходящую фасовку или цвет. Перенесите эти сведения из спецификации, а неизвестные параметры отметьте для уточнения.
- В комплекте не хватает компонента. Сверьте предложение с составом системы в проекте: например, вместе с ПМБОР нужен клей ОГНЕЗА-К. Проверьте, что каждый предусмотренный компонент есть в счёте отдельной строкой.
Практичный приём — присвоить каждой группе заказа номер узла с чертежа. Тогда одинаковые на вид ленты для разных участков останутся отдельными строками. Чертежи и вопросы по комплекту привяжите к тому же номеру.
Например, для узла А — защиты корпуса с фланцем — заведите отдельные строки ПМБОР, клея и ленты с обозначениями из проекта. Для узла Б — проходки — отдельно перечислите заполнение зазора и герметик. Если в спецификации узла А нет единицы заказа ленты, поставьте «единица — уточнить»; если у узла Б не названо заполнение, отметьте отсутствующую позицию. По номеру узла будет понятно, к какому участку относится каждый вопрос.
Ещё до расчёта партии проверьте, что спецификация и чертёж относятся к одной редакции проекта. Если на новом листе изменилось исполнение муфты, старое обозначение в заявке будет противоречить новому чертежу. Передайте поставщику действующий лист и явно отметьте заменённую строку.
Что отправить для запроса КП
Скопируйте шаблон и заполните известные данные. Приложите имеющуюся спецификацию и фрагмент проекта с обозначением узла. Неизвестные значения оставьте с пометкой «нужно уточнить» — это полезнее предположительного размера или самостоятельно выбранной огнестойкости.
Если ведомости количеств нет, передайте чертёж с длиной и сечением каждого защищаемого участка. Укажите число одинаковых участков, размеры и число фланцевых соединений по чертежу. В строках заявки напишите «количество — требуется расчёт по приложенному чертежу». Уточните у поставщика, сможет ли он рассчитать количество. Если такой услуги нет, запросите ведомость у коллег, которые готовят проект или занимаются комплектацией.
Прошу подготовить КП на огнезащиту вентиляции. Узел: [обозначение и лист проекта]. Участок: [пластиковый канал / корпус металлического воздуховода / фланец / проходка / клапан].
Канал или воздуховод: [материал, сечение и размеры с указанием, какие именно; длина защищаемых участков и число одинаковых участков]. Соединения: [размеры и число по чертежу]. Преграда: [стена или перекрытие, материал и толщина — если относится к узлу]. Требования по проекту: [огнестойкость — как указано в проекте, номер листа].
Позиции: [полное обозначение, исполнение, размер, единица; количество или «требуется расчёт по приложенному чертежу»]. Для рулонного материала: [полное обозначение, толщина, ширина, длина рулона; покрытие — если указано в спецификации]. Для состава или герметика: [марка, фасовка, цвет].
Город и срок поставки: [данные]. Компания и ИНН: [данные]. Контакт: [имя, телефон и email]. Приложения: [спецификация и чертежи]. Нужно уточнить: [вопросы].
Отправьте спецификацию — подготовим КП по выбранным позициям. В форме под статьёй можно вставить состав заявки в комментарий и прикрепить файл. Если узлов несколько, включите их в одну спецификацию отдельными строками с обозначениями.
Вопросы и ответы
Чем вентиляционная муфта отличается от трубной?
У рассматриваемых моделей различается место установки. По инструкции трубную ОГНЕЗА-ПМ надевают снаружи на трубу и стягивают замком; вентиляционные ОГНЕЗА-ПМ(В)-Л и Т устанавливают внутрь канала и подбирают по его внутреннему диаметру. Поэтому их выбирают по разным схемам применения, сохраняя полное обозначение модели.
Какую муфту заказать: Л160 или Т160?
Закажите исполнение, указанное в проекте: Л160 и Т160 — разные изделия. У Л предусмотрен дополнительный контур уплотнения, у Т — телескопическая конструкция для стен с дополнительной перегородкой и воздушным зазором. Если в спецификации написано только «муфта 160», пришлите фрагмент чертежа для уточнения подбора.
Что означает размер вентиляционной муфты?
По инструкции ОГНЕЗА-ПМ(В) оба исполнения подбирают по внутреннему диаметру канала. В заявке укажите его отдельно от размера отверстия в преграде и габаритов муфты. В размерном ряду Л есть 130 мм, а у Т — 132 мм; исправлять Т132 на Т130 нельзя.
Одинаковы ли М-КОР и М-КОР(Т)?
Считать их одинаковыми по названию нельзя: доступные документы этого не подтверждают. Для заказа сверяйте исполнение из проекта, размеры и наличие клеевого слоя. При расхождении названий приложите строку спецификации и схему фланца к запросу на подбор.
Что включить в заказ вместе с ПМБОР?
В описанном решении ОГНЕЗЫ ПМБОР применяется с клеем ОГНЕЗА-К. Укажите их отдельными строками с известным количеством и единицами заказа. Для фланцев и проходок перенесите компоненты из соответствующих проектных схем: один рулонный материал не составляет комплект для всех участков воздуховода.
Что отправить, если полного проекта под рукой нет?
Передайте имеющийся чертёж или спецификацию с обозначением участка, материалом и размерами канала. Укажите известные требования, город, срок и контакты компании. Если количества нет, напишите «количество — требуется расчёт по приложенному чертежу» и укажите длину и сечение участков, число одинаковых участков, размеры и число соединений. Уточните у поставщика, сможет ли он рассчитать количество. Если такой услуги нет, запросите ведомость у коллег, которые готовят проект или занимаются комплектацией. Другие неизвестные параметры отметьте отдельно.
