Для трубы с наружным диаметром 50 мм выбирайте типоразмер ОГНЕЗА-ПМ 50. Для трубы диаметром 110 мм — ПМ 110. Подходит ли муфта для вашей установки, зависит также от материала трубы и схемы монтажа.
В этой подборке — обычные ПМ 50, артикул 109530, и ПМ 110, артикул 109533.
Как выбрать размер муфты
| Наружный диаметр трубы | Типоразмер | Что учесть перед заказом |
|---|---|---|
| 50 мм | ОГНЕЗА-ПМ 50 — 109530 | Материал трубы и схему установки в стене или перекрытии |
| 110 мм | ОГНЕЗА-ПМ 110 — 109533 | Материал трубы и схему установки в стене или перекрытии |
| Другой диаметр | Нужен подбор под этот размер | Передать диаметр и маркировку трубы поставщику или специалисту ОГНЕЗЫ |
| Неизвестен | Сначала определить диаметр | Найти маркировку и паспорт трубы; для сверки измерить прямой участок |
Нужен именно наружный диаметр трубы. Раструб — расширение в месте соединения — для этого измерения не подходит. Размер отверстия в стене и условный проход трубы тоже не заменяют наружный диаметр.
В таблице ОГНЕЗЫ внутренние диаметры ПМ 50 и ПМ 110 указаны как 50 и 110 мм. Допустимого зазора между трубой и муфтой в ней нет. Поэтому ПМ 110 нельзя автоматически выбирать для любой трубы меньшего диаметра. Если размеры не совпадают, сообщите фактический диаметр специалисту ОГНЕЗЫ или Основного Поставщика. Не округляйте его в большую сторону.
Где проверить, подходит ли муфта
Размеры, назначение и схемы установки опубликованы на сайте производителя. Ссылки на нужные страницы и документы собраны здесь.
Размеры

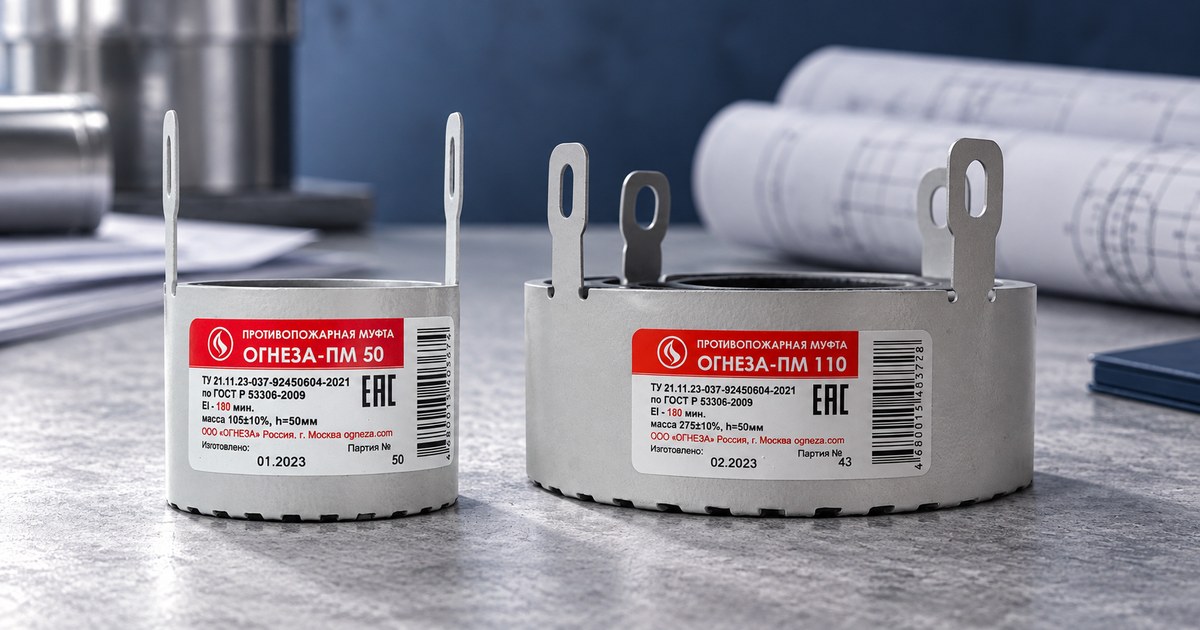

В «Таблице размеров» во вкладке «Описание» колонка «D муфты внутренний» нужна для сопоставления с наружным диаметром трубы. Внешний диаметр и высота показывают размер корпуса — по ним можно оценить, сколько места он займёт. Крепёжные проушины выступают за корпус; для примерки нужно учитывать и их.
Диапазон «16–160 мм» в общей характеристике относится ко всей линейке. Это не диапазон труб для одной ПМ 110.
Материал трубы
Техническое описание ОГНЕЗА-ПМ, страница 1, разделы «Описание» и «Область применения».
Муфты предназначены для трубопроводных систем из полимерных материалов. В карточках производителя перечислены полипропилен, полиэтилен и ПВХ. Точное обозначение своей трубы можно найти в маркировке или паспорте: слова «пластиковая труба» для подбора недостаточно. Если труба многослойная или армированная, уточните у производителя, подходит ли выбранная муфта для этой трубы. Укажите конструкцию и толщину стенки.
Муфта защищает место прохода трубы через стену или перекрытие. При высокой температуре вкладыш расширяется и закрывает пространство, которое освобождается при разрушении полимерной трубы. Поэтому важны и сама труба, и способ установки. Для кабелей подбор отличается — об этом есть отдельная статья о кабельных и трубных проходках.
Установка в стене или перекрытии
Инструкция по установке ОГНЕЗА-ПМ, страница 1, блок «Варианты монтажа» внизу.
Верхний левый рисунок показывает горизонтальную трубу в кирпичной стене, верхний средний — муфту снизу перекрытия, верхний правый — горизонтальную трубу в стене на цементной основе. Схему своего объекта нужно сопоставить с подходящим вариантом.
От схемы зависит количество изделий. Пункт 6 инструкции предусматривает муфты с обеих сторон стены для горизонтальной трубы. В пункте 8 отдельно описана скрытая прокладка с установкой с одной стороны. Это исключение не относится ко всем стеновым проходкам. Для расчёта партии пригодится статья как считать проходки в смете.
Открытые рисунки не описывают все условия установки. По ним нельзя определить допустимый зазор, заделку отверстия или огнестойкость для любой трубы и стены. Их указывают в техническом решении для конкретной трубы и стены или перекрытия.
Если остаются вопросы
На странице производителя раздел «Альбомы технических решений» доступен после регистрации. Нужную схему можно также запросить у специалиста ОГНЕЗЫ через блок «Задать вопрос специалисту по направлению» в карточке изделия. Другой вариант — передать данные через контакты Основного Поставщика.
Для подбора понадобятся маркировка, материал, наружный диаметр и толщина стенки трубы. Также нужны материал и толщина стены или перекрытия, направление трубы и предусмотренная проектом заделка отверстия. Фото с размерами или чертёж помогут показать раструб, гильзу и изоляцию, если они есть.
Пример запроса:
Помогите подобрать обычную муфту ОГНЕЗА-ПМ. Труба: [маркировка и материал], наружный диаметр [значение], толщина стенки [значение]. Она проходит [горизонтально или вертикально] через [стену или перекрытие: материал и толщина].
Прилагаю чертёж или фото с размерами. Рядом с муфтой находятся [раструб, гильза или изоляция, если есть]. По проекту отверстие [размер] заделывается [материал]; требуется огнестойкость [значение].
Подтвердите артикул и пришлите монтажную схему для этих условий. Укажите допустимый диаметр трубы и зазор, нужный крепёж, чем заделать отверстие и с какой стороны ставить муфту.
Если часть данных неизвестна, так и напишите. В ответе должны быть подходящий артикул и схема с условиями установки для вашей трубы. Общий каталог или рисунок похожей проходки такого подтверждения не дают.
Четыре полезных приёма до заказа и при монтаже
Фото маркировки избавит от подбора «на глаз»
Снимите обозначение трубы так, чтобы оно читалось, и сделайте общий кадр места установки. Добавьте размеры, а при наличии чертежа — номер соответствующей проходки. По крупному плану серой трубы трудно понять её материал и увидеть, что мешает рядом. К этим снимкам приложите паспорт трубы и сведения о стене или перекрытии.
Примерка в тесном месте выявит помехи заранее
Если трубы проходят у угла или рядом с другими коммуникациями, начните с самого тесного места. Для предварительной примерки подойдёт бумажный шаблон по размерам корпуса и проушин реального изделия.
Приложите его там, где должна стоять муфта. Проверьте, хватит ли места, чтобы просверлить отверстия и затянуть крепёж. Если шаблон упирается в соседнюю трубу или не остаётся места для сверления, отправьте специалисту фото с размерами до заказа партии.
Сначала очистите поверхность, затем разметьте крепления
Перед примеркой нужно убрать наплывы раствора и предметы, мешающие плотному прилеганию. Такой порядок указан в начале инструкции производителя. Затем муфту примеряют на трубе и отмечают отверстия по её проушинам — это пункт 2.
Если разметить крепления до очистки, положение муфты может измениться. Если она всё равно не прилегает к поверхности, уточните схему монтажа у специалиста, прежде чем менять корпус или добавлять подкладки.
Крепёж стоит подобрать вместе с муфтой
В инструкции отдельно указаны металлические дюбели. Пункт 5 требует не менее трёх креплений для муфт диаметром 110 мм и больше. На ПМ 50 это число переносить нельзя. Тип и размер крепежа зависят от основания и выбранной схемы.
До закупки убедитесь, что все нужные точки доступны для работы. Крепёж не следует автоматически считать частью комплекта муфты. После установки проверьте, что муфта закреплена без перекоса и люфта: это требование пункта 9 инструкции.
Какие ошибки приводят к неподходящему заказу
- Выбрать большую муфту «с запасом». Без подтверждения допустимого зазора она может не подойти. Размер трубы передают для подбора без округления.
- Перепутать исполнения. Обычная муфта, симметричная и вариант с удлинёнными креплениями — разные изделия. В нашей подборке представлены обычные ПМ 50 и ПМ 110. Перед заменой уточните полное наименование и артикул нового изделия и подтвердите, что его можно установить по выбранной схеме.
- Подобрать муфту, но забыть о заделке отверстия. Подходящий размер корпуса не определяет материал заполнения зазора. Его выбирают по той же схеме установки.
- Посчитать по одной муфте на каждую трубу. В стеновой проходке может потребоваться установка с двух сторон. Сначала выбирают схему, затем считают изделия.
Укажите в заявке нужный артикул и количество: ПМ 50 — 109530 или ПМ 110 — 109533. Если нужны оба размера, запишите их отдельными строками. Приложите согласованную схему и уточните комплектацию.
Вопросы и ответы
Где посмотреть размер муфты к моей трубе?
В «Таблице размеров» во вкладке «Описание» на странице производителя. Колонку «D муфты внутренний» сравнивают с наружным диаметром трубы. Для 50 и 110 мм выбирают одноимённые типоразмеры. Материал трубы и схему установки уточняют отдельно.
Можно ли взять ПМ 110 для трубы меньшего диаметра?
Только при подтверждении подходящей схемы. В открытой таблице нет допустимого зазора между трубой и муфтой. Передайте фактический диаметр и маркировку трубы специалисту ОГНЕЗЫ или Основного Поставщика для подбора.
Какой диаметр измерять возле раструба?
Наружный диаметр прямого участка трубы, а не расширения соединения. Его сверяют с маркировкой и паспортом. Если муфта должна стоять рядом с раструбом или изоляцией, приложите фото с размерами к запросу на подбор.
Где найти схему для стены или перекрытия?
Внизу страницы 1 монтажной инструкции, в блоке «Варианты монтажа». Верхний левый рисунок — горизонтальная труба в кирпичной стене, верхний средний — муфта снизу перекрытия. Полные условия для своей трубы и конструкции нужно подтвердить по техническому решению.
Как получить документы, если альбом требует регистрации?
Запросите схему у специалиста ОГНЕЗЫ через карточку изделия или передайте данные Основному Поставщику. Нужны сведения о трубе, стене или перекрытии и фото с размерами либо чертёж. Попросите подтвердить артикул и условия установки, включая зазор, крепёж и заделку отверстия.
Как понять до заказа, что муфта поместится?
Примерьте бумажный шаблон по размерам корпуса и проушин реального изделия в самом тесном месте. Проверьте, сможете ли вы просверлить отверстия и затянуть крепёж рядом с соседними трубами или стеной. Если есть помехи, передайте фото с размерами специалисту для уточнения схемы.
Перед заказом
Для наружного диаметра 50 или 110 мм выбирайте соответствующий типоразмер ОГНЕЗА-ПМ. Затем сопоставьте материал трубы и установку в стене или перекрытии с документами производителя. Если данных недостаточно, запросите подтверждение с артикулом и схемой для вашего случая.
До закупки партии полезно примерить муфту в тесном месте и подобрать крепёж. Количество считайте по согласованной схеме: одна труба не всегда означает одну муфту.
